📘 K-COL 개발자 안내서

TOP-DOWN 공법은 지하 구조물과 지상 구조물을 동시에 시공하는 공법으로, K-COL 시스템에 최적화된 시공 방법입니다.

K-COL의 TOP-DOWN공법의 주요 특징

• 타설 콘크리트 없음: CFT(Concrete Filled Tube)와 달리 타설 콘크리트가 없어 품질 관리가 용이합니다.
• 동절기 공사 우수: 콘크리트 타설이 필요 없어 동절기 공사 시 공기 단축에 효과적입니다.
• 볼트 체결 방식: 현장 용접이 아닌 볼트 체결 방식을 적용하여 공기 단축 및 품질 관리에 우수합니다.
• 공장 제작: 공장에서 제작되어 현장 시공 시간을 단축할 수 있습니다.

TOP-DOWN 공법과 K-COL의 관계

K-COL은 TOP-DOWN 공법의 특성에 맞춰 설계되었습니다. Cross H형 단면을 활용하여 X방향과 Y방향 모두에서 동일한 구조 성능을 발휘하며, 볼트 체결을 통한 빠른 시공이 가능합니다.

K-COL 구조 계산 기능은 Cross H형 단면의 구조 설계를 자동화하여 정확한 구조 계산을 수행합니다.

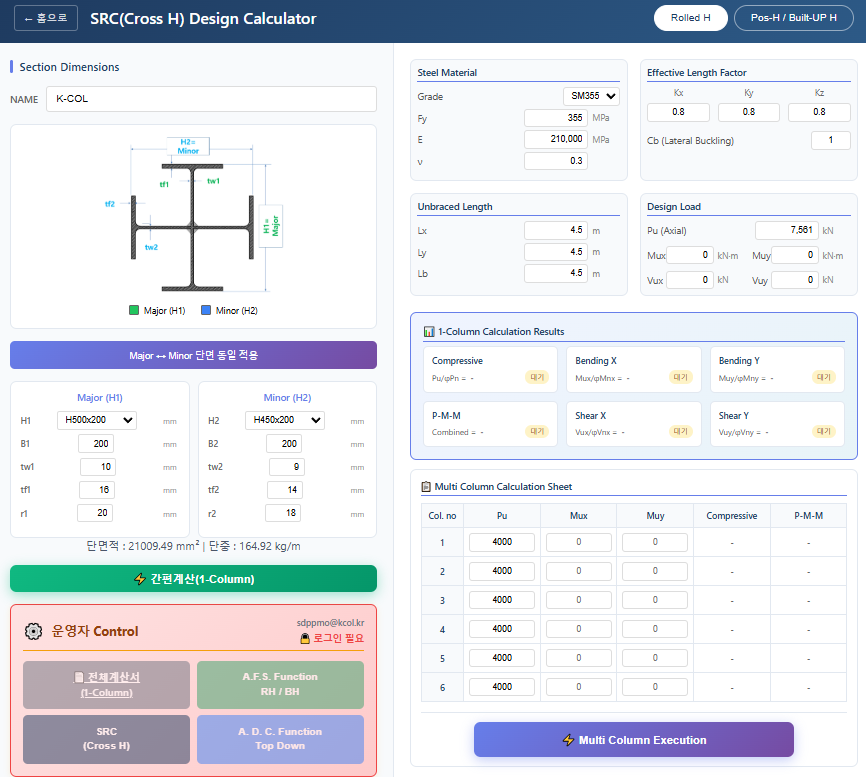

SRC (Cross H) Design Calculator 주요 기능

• 단면 타입 선택: Rolled H 또는 Pos-H / Built-UP H 중 선택 가능
• 단면 치수 입력: Major (H1)와 Minor (H2) 단면의 상세 치수 입력 (H, B, tw, tf, r)
• 강재 재료: 강재 등급(SM275, SM355, SM420 등), 항복강도(Fy), 탄성계수(E), 포아송비(v) 설정
• 좌굴 길이 계수: Kx, Ky, Kz 및 횡좌굴 계수(Cb) 설정
• 비지지 길이: Lx, Ly, Lb 입력
• 설계 하중: 축력(Pu), 휨모멘트(Mux, Muy), 전단력(Vux, Vuy) 입력
• 간편 계산: 1-Column에 대한 빠른 구조 계산 수행
• 다중 기둥 계산: 여러 기둥에 대한 일괄 계산 및 결과 비교

계산 결과 항목

• 압축력 검토: Pu/φPn (축력에 대한 압축 강도 비)
• 휨모멘트 검토: Mux/φMnx, Muy/φMny (X, Y 방향 휨 강도 비)
• P-M-M 조합 검토: 축력과 휨모멘트의 조합 검토
• 전단력 검토: Vux/φVnx, Vuy/φVny (X, Y 방향 전단 강도 비)

사용 방법

1. 메인 페이지에서 "K-COL Web Software" 메뉴를 클릭합니다.
2. 구조 계산 페이지에서 단면 타입을 선택합니다 (Rolled H 또는 Pos-H / Built-UP H).
3. Cross H형 단면의 치수를 입력합니다 (H1, B1, tw1, tf1, H2, B2, tw2, tf2 등).
4. 강재 등급(SM275, SM355, SM420 등) 및 재료 특성을 설정합니다.
5. 좌굴 길이 계수(Kx, Ky, Kz) 및 비지지 길이(Lx, Ly, Lb)를 입력합니다.
6. 설계 하중을 입력합니다 (축력, 휨모멘트, 전단력 등).
7. "간편계산(1-Column)" 버튼을 클릭하여 구조 계산을 실행합니다.
8. 계산 결과를 확인하고, 필요시 단면을 수정하여 재계산합니다.
9. 여러 기둥에 대한 계산이 필요한 경우, "Multi Column Execution" 버튼을 사용합니다.

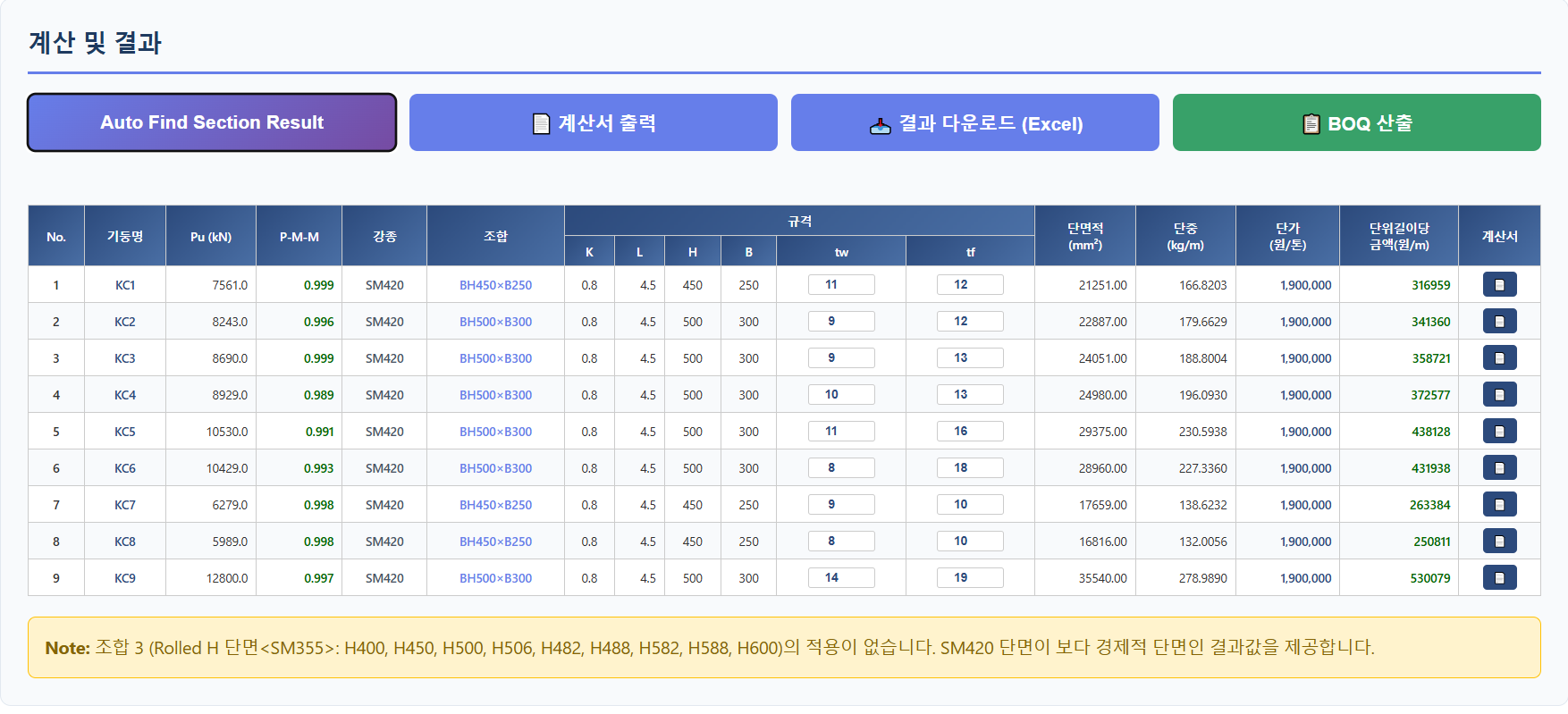

Auto Find Section 기능은 입력된 하중 조건에 맞는 최적의 Cross H형 단면을 자동으로 찾아줍니다.

사용 방법

1. 구조 계산 페이지에서 "Auto Find Section" 메뉴로 이동합니다.
2. 하중 조건을 입력합니다 (축력, 휨모멘트, 전단력 등).
3. 강재 등급 및 좌굴 조건을 설정합니다.
4. 제약 조건을 입력합니다 (최소/최대 높이, 폭 등).
5. "단면 찾기" 버튼을 클릭합니다.
6. 시스템이 데이터베이스에서 조건에 맞는 최적 단면을 검색합니다.
7. 검색된 단면 목록을 확인하고 적절한 단면을 선택합니다.
8. 선택한 단면으로 구조 계산을 수행하여 검증합니다.

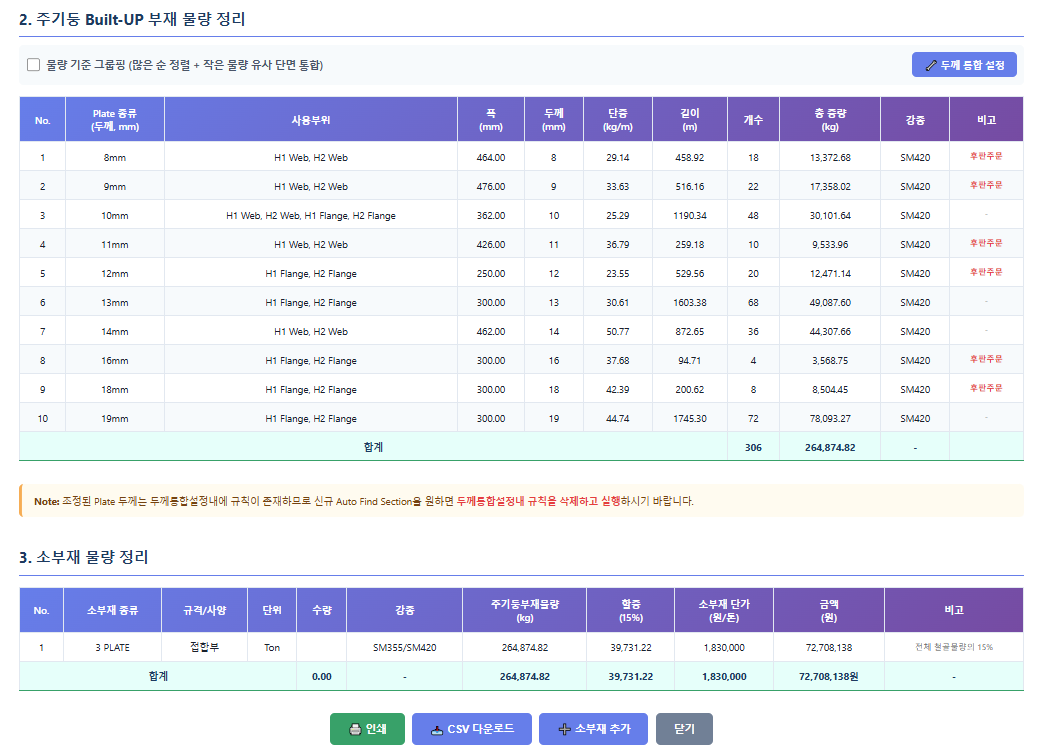

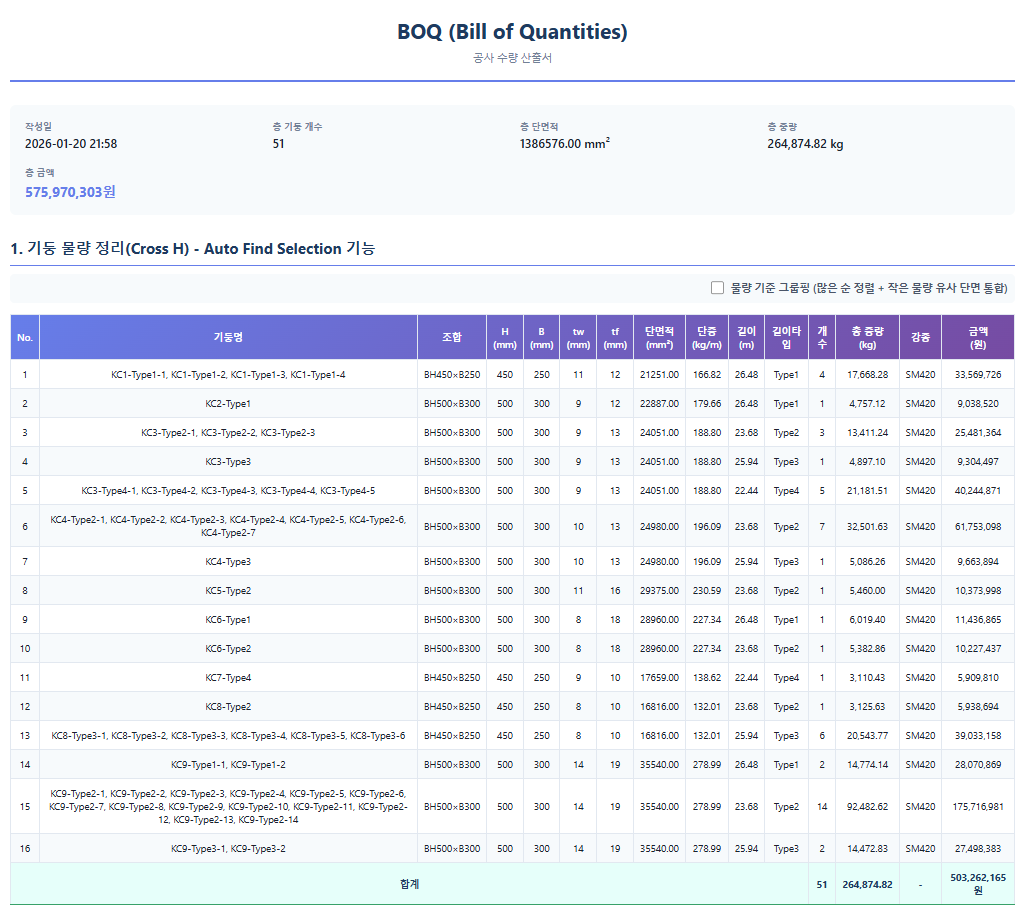

BOQ(Bill of Quantities) 계산 기능은 프로젝트에 필요한 Cross H형 기둥의 물량을 자동으로 산출합니다.

사용 방법

1. 메인 페이지에서 "K-COL Web Software" 메뉴를 클릭합니다.
2. Auto Find Section을 수행합니다.
3. "BOQ Report" 메뉴로 이동합니다.
4. 프로젝트 정보를 입력합니다 (프로젝트명, 건물 정보 등).
5. 각 층별 기둥 정보를 입력합니다 (기둥 번호, 단면 치수, 높이 등).
6. 강재 등급 및 단가 정보를 입력합니다.
7. "물량 산출" 버튼을 클릭합니다.
8. 계산된 물량을 확인하고, 필요시 수정합니다.
9. "보고서 출력" 버튼을 클릭하여 BOQ 보고서를 생성합니다.

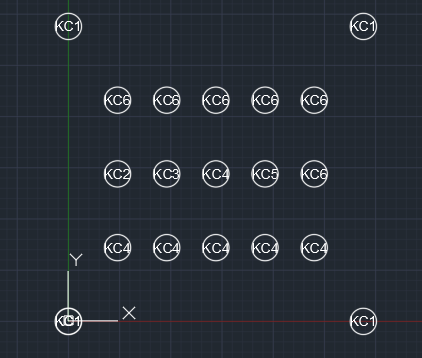

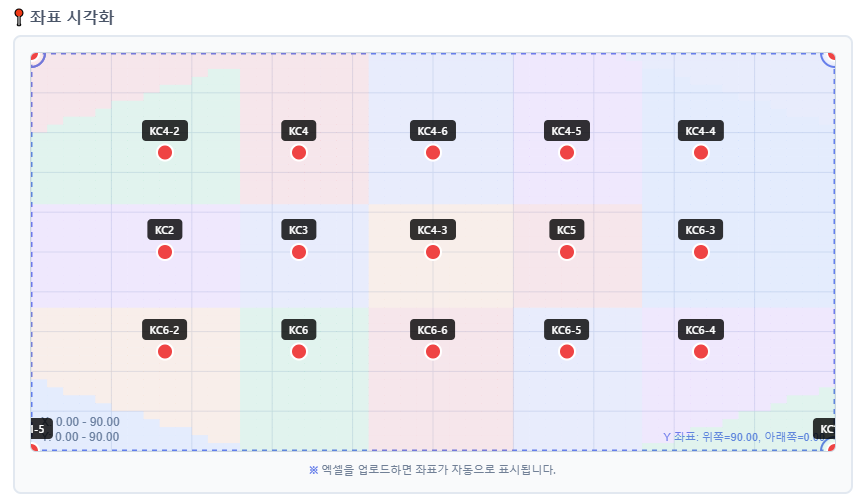

기둥평면도와 기둥번호를 입력하여 프로젝트의 구조 정보를 관리합니다.

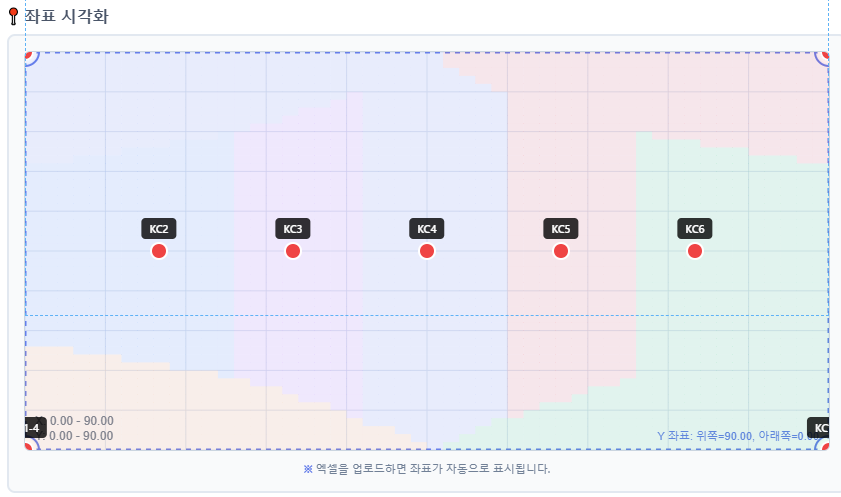

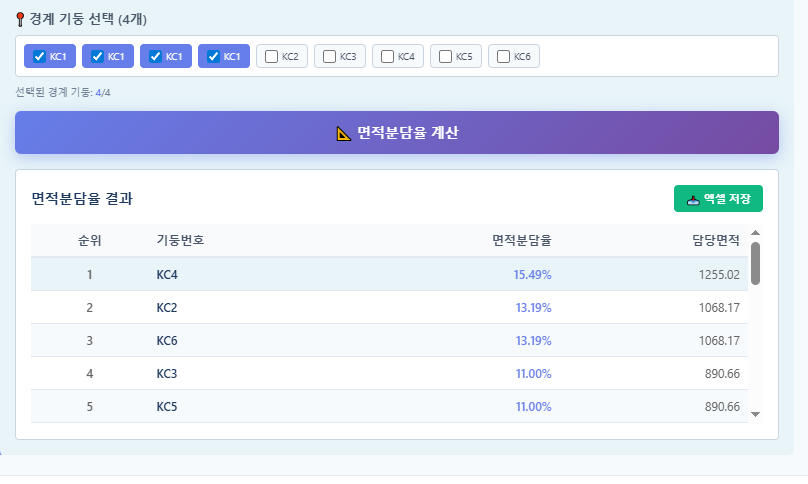

기둥당 면적분배를 자동으로 계산하고 면적분배의 적정성을 검토하여 불필요한 기둥을 삭제 또는 기둥간격을 조정할 수 있도록 합니다.

이기능은 특히 탑다운 기둥 Naming 및 Grouping에 유효한 기능입니다.

주요 기능

• 기둥평면도 업로드 및 관리
• 기둥번호 입력 및 수정
• 평면도와 기둥 정보 연동
• 기둥 분배면적의 최적화

사용 방법

1. 기둥평면도 파일을 업로드합니다.
2. 각 기둥의 번호를 입력합니다.
3. 평면도와 기둥 정보를 연동하여 확인합니다.

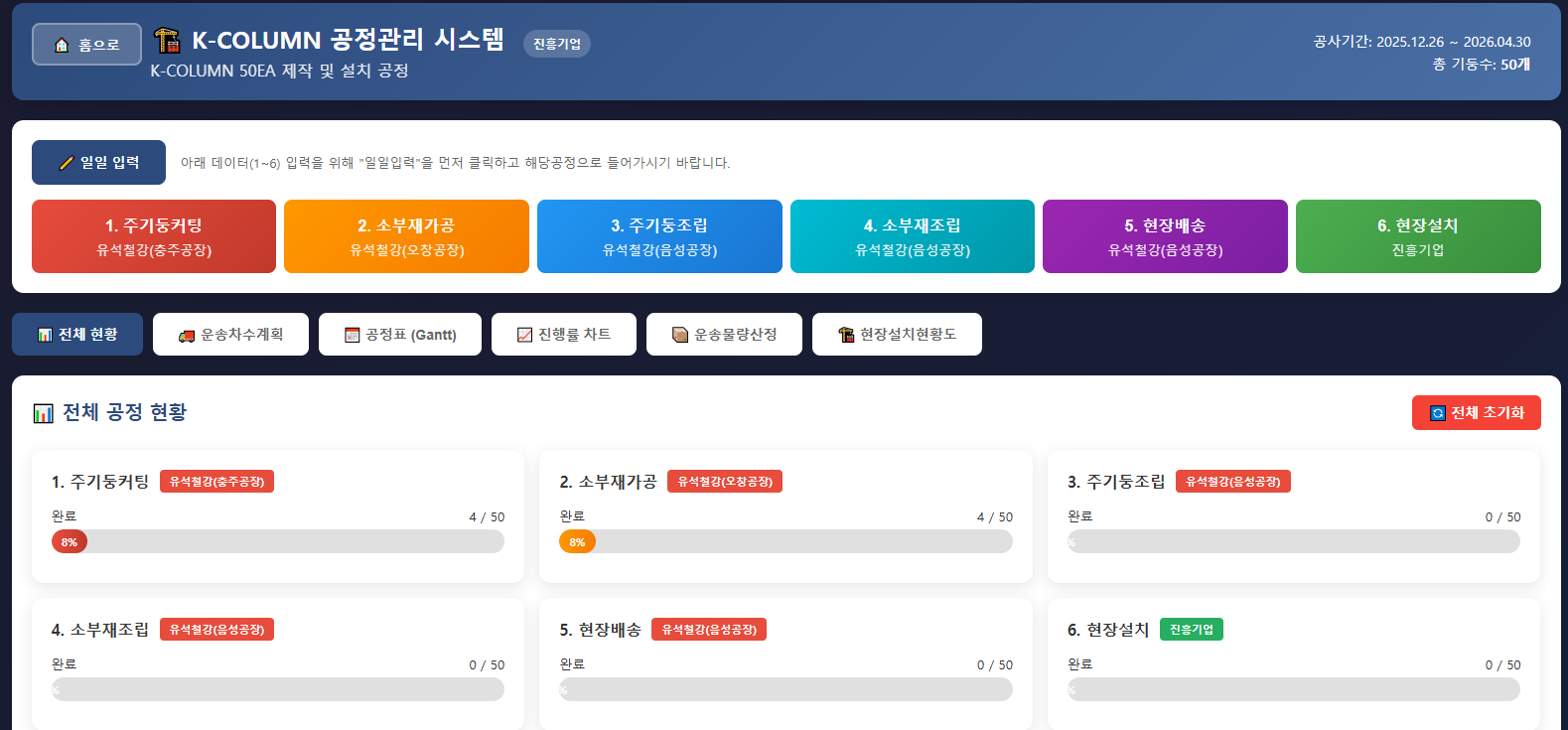

공정 관리 시스템은 제작자와 현장 간 실시간으로 제작 공정을 공유하여 효율적인 프로젝트 관리를 지원합니다.

주요 기능

• 실시간 공정 공유: 제작자와 현장 간 일일 입력 데이터를 실시간으로 공유합니다.
• PRD 시공순서 변경 대응: 현장의 PRD(시공순서) 변경에 빠르게 대응할 수 있습니다.
• 제작 공정 모니터링: 제작품 출하 상차 전 제작 공정 현황을 실시간으로 모니터링할 수 있습니다.
• 공정표 관리: 선후단계 공정을 파악할 수 있는 공정표 기능을 제공합니다. (현장기둥설치공정포함)

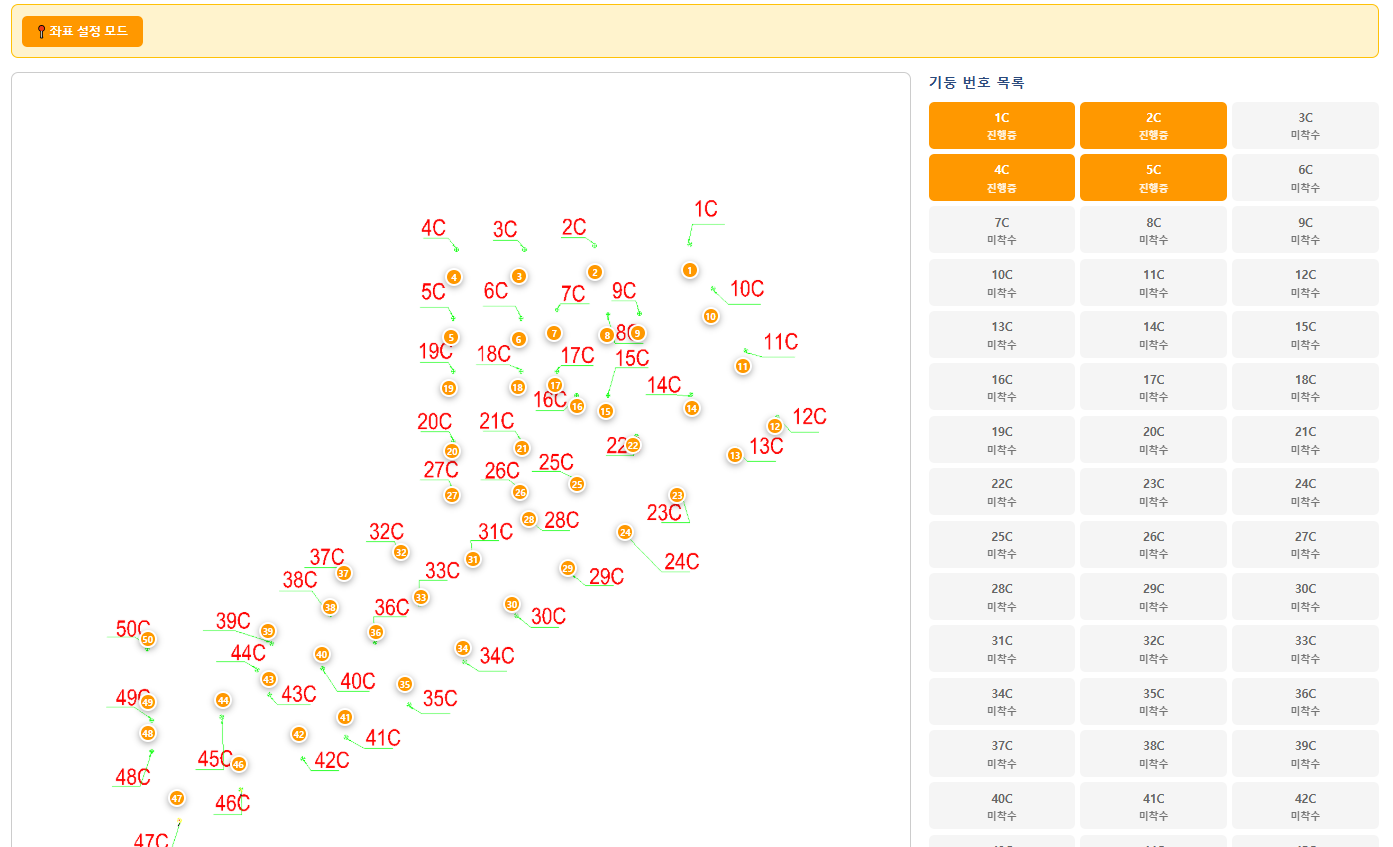

현장 Mapping 기능은 현장에서 기둥 설치 위치를 시각적으로 관리하고 추적할 수 있는 기능입니다. 설치가 완료된 기둥과 미완료된 기둥의 설치완료율을 확인하고 완료된 기둥을 Web Page상에서 시각적으로 확인할 수 있는 기능을 제공한다.

사용 방법

1. 메인 페이지에서 "K-COL Web Software" 메뉴를 클릭합니다.
2. "Mapping" 메뉴로 이동합니다.
3. 건물 평면도를 업로드하거나 직접 그립니다.
4. 각 기둥의 위치를 평면도에 표시합니다.
5. 기둥 번호 및 단면 정보를 입력합니다.
6. 설치 상태를 업데이트합니다 (미설치, 설치 중, 설치 완료 등).
7. 설치 일정 및 현황을 실시간으로 확인합니다.

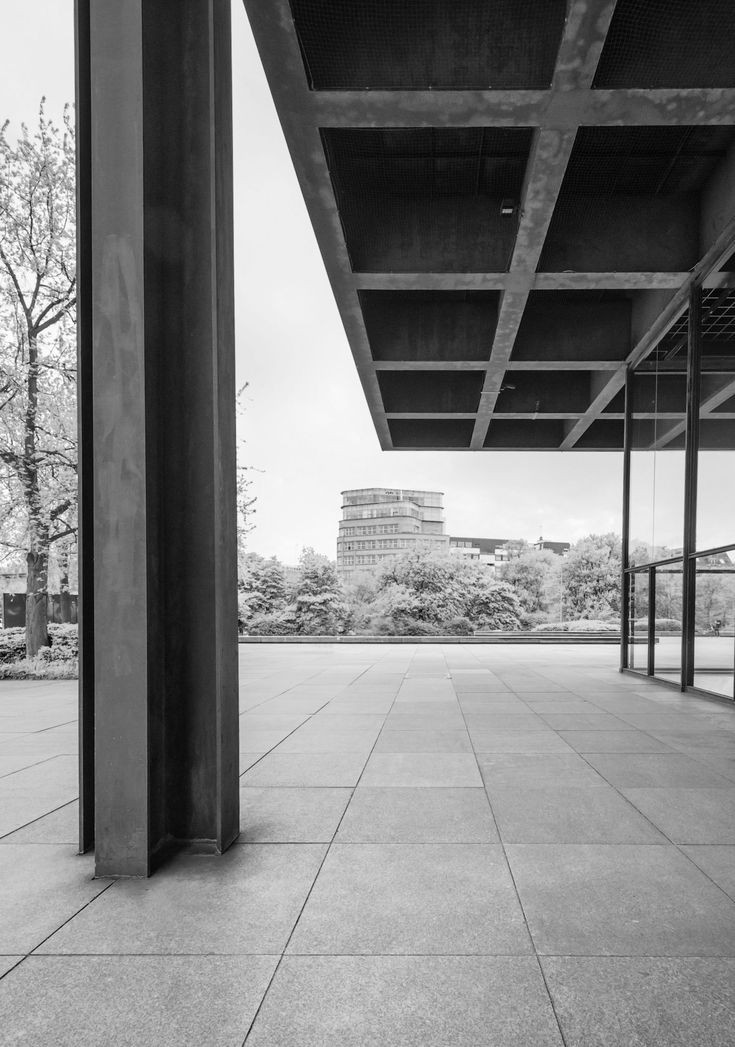

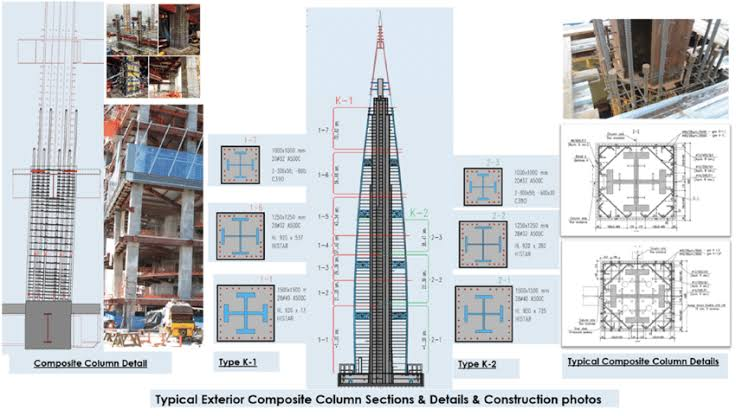

Cross H형 강재 기둥은 전 세계적으로 다양한 건물 유형에 적용되고 있습니다. Cross H를 이용한 건물은 X방향과 Y방향의 동일한 구조 성능으로 설계가 용이하며, TOP-DOWN 공법 뿐만 아니라 슬래브를 받는 보 및 거더의 기둥접합 특성상 양방향 모멘트를 받는 SRC기둥에 적용이 가능하고 기둥이음은 현장 용접을 사용하지 않고 기둥 플랜지 및 웨브를 현장 볼트 체결 방식으로 공기를 단축할 수 있어 공기단축이 필요한 초고층 건물, 장스팬 오피스 건물, 장경간 내부공간이 필요한 공장기둥, 기하학적 형태를 지닌 복합시설 등 다양한 건축물에 효과적으로 활용되고 있습니다.

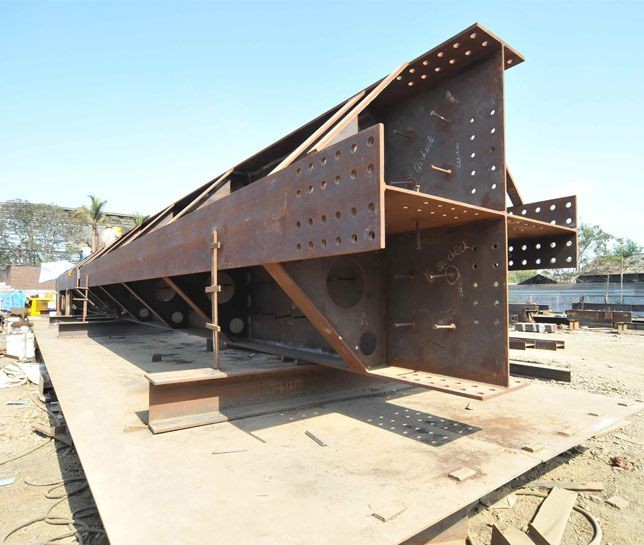

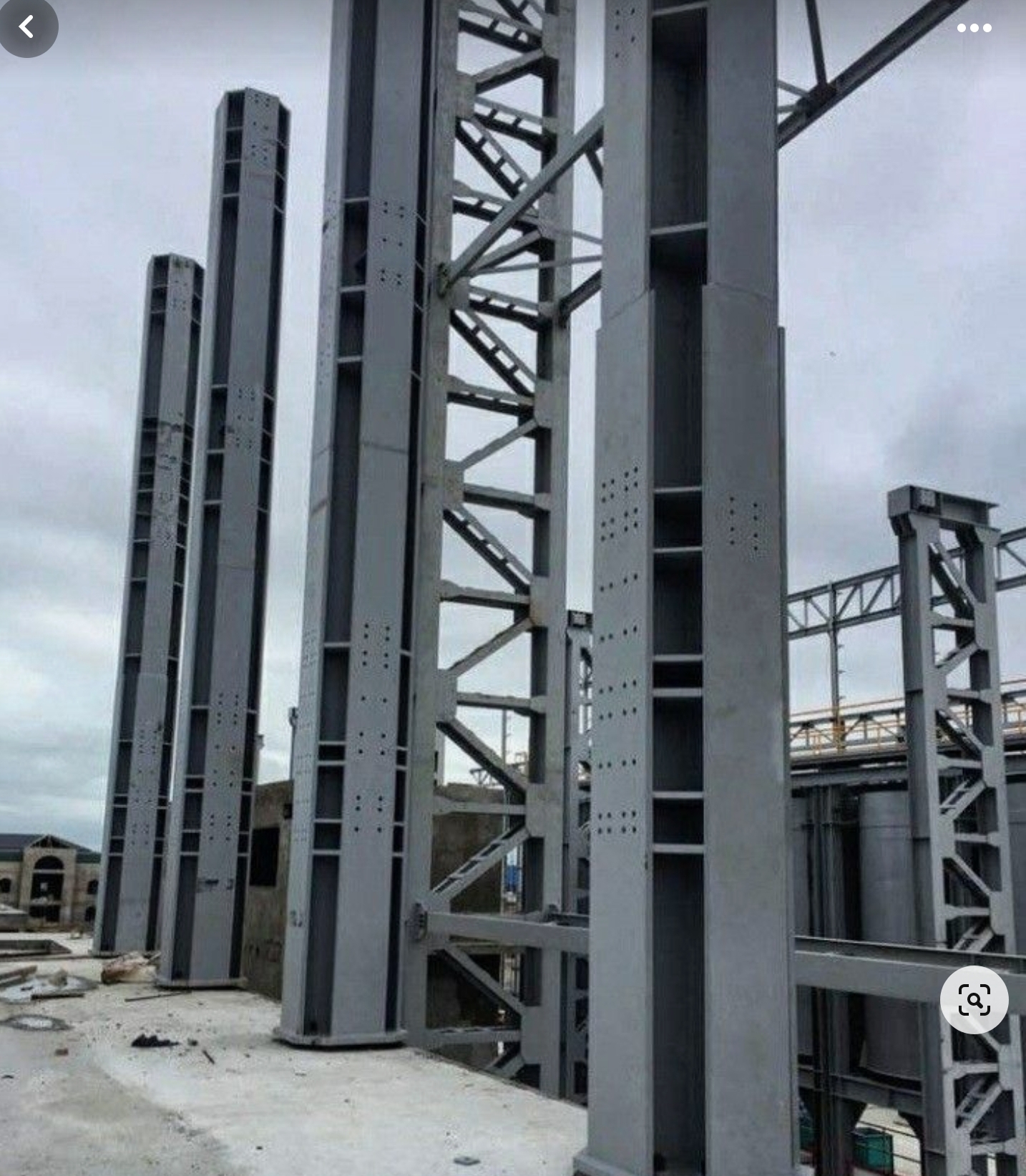

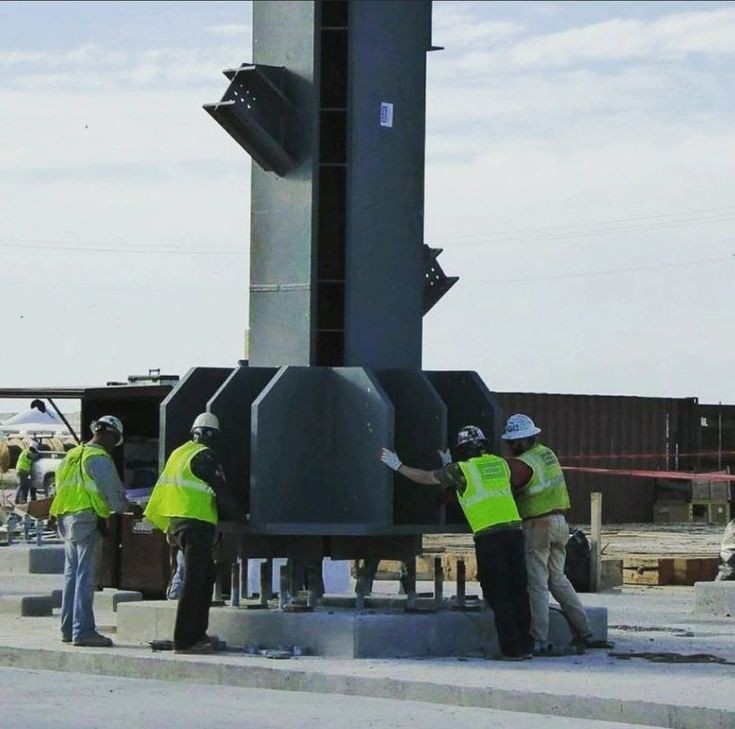

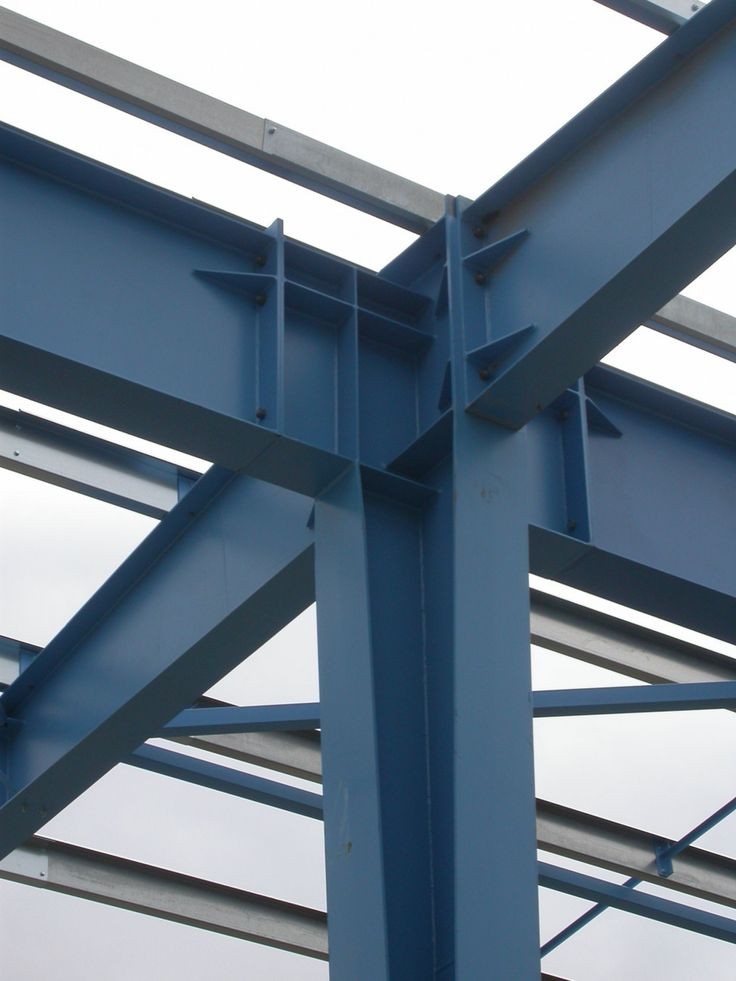

Cross H형 강재 기둥이 적용된 공장 건물의 실제 사진을 확인하실 수 있습니다. 장경간 내부공간이 필요한 공장기둥에 Cross H형 강재 기둥이 효과적으로 활용되고 있습니다.

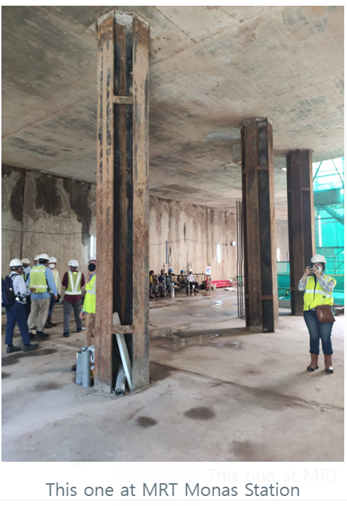

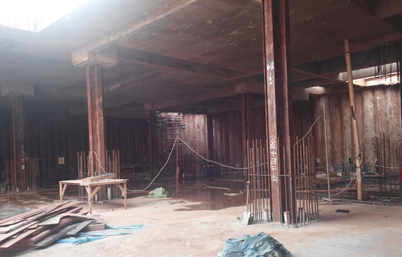

가설건축공사는 Cross H형 강재 기둥을 활용한 임시 구조물 및 가설 건축물에 적용되는 공법입니다. 빠른 시공과 효율적인 구조 설계를 통해 공사 기간을 단축하고 안정적인 구조 성능을 제공합니다.

Cross H형 강재 기둥의 구조적 특징을 분석하고, CFT(Concrete Filled Tube) 기둥과 비교하여 각 공법의 특성과 적용 범위를 명확히 파악할 수 있습니다.

Cross H 기둥의 시공적 장점

• TOP-DOWN공법 적용 가능: 타설 콘크리트가 없어 TOP-DOWN 공법에 최적화되어 있습니다.
• 공기 단축: 볼트 체결 방식으로 현장 용접 대비 공기 단축이 가능합니다.
• 품질 관리 용이: 공장 제작으로 품질이 일정하고, 콘크리트 타설이 없어 품질 관리가 용이합니다.
• 동절기 공사 우수: 콘크리트 타설이 필요 없어 동절기 공사에 유리합니다.
• 전문기술자 불필요: 현장볼트체결 및 설치작업에는 용접과 같은 전문기술자가 불필요하여 현장의 인력수급에 장점이 있다.

구분	작업인원	체결기둥수	비용/인
현장용접이음	2인/1조	2개/일	100만원/개소당
현장볼트이음	2인/1조	6개/일	10만원/개소당

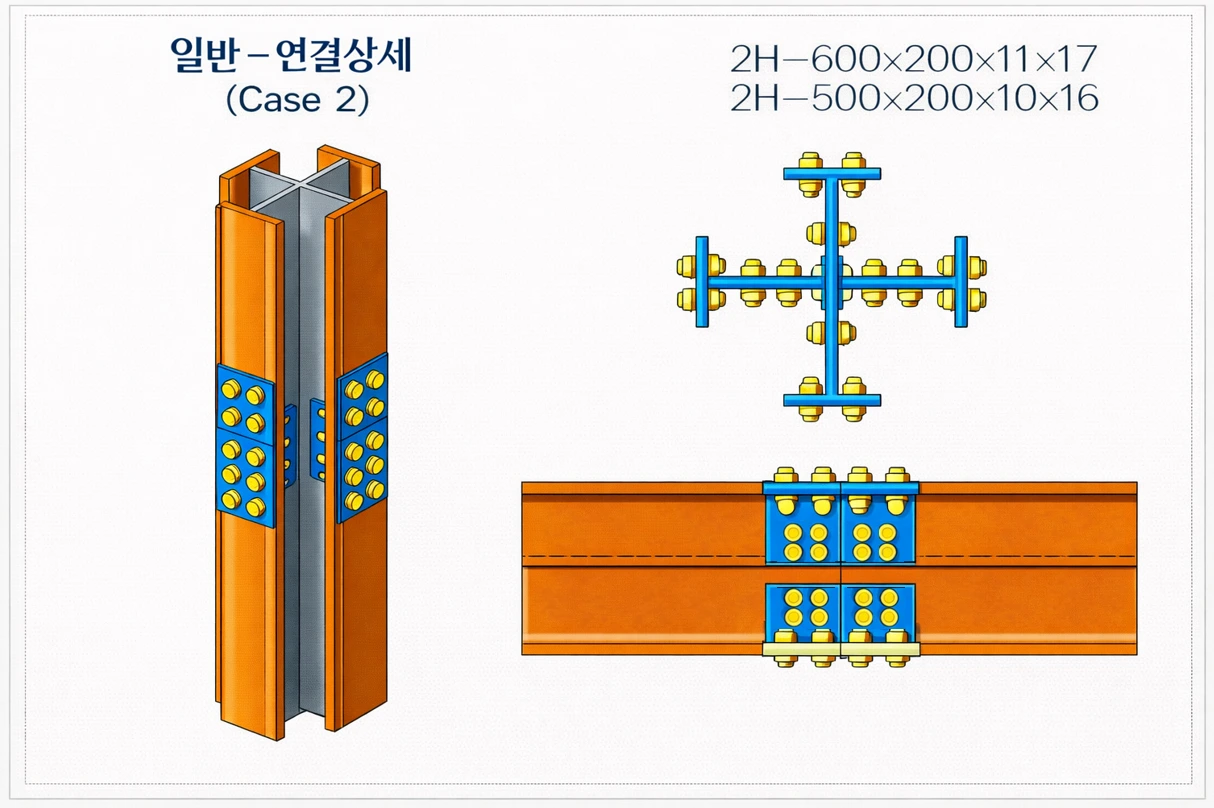

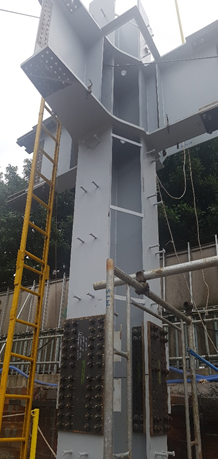

Cross H 기둥 splice detail
